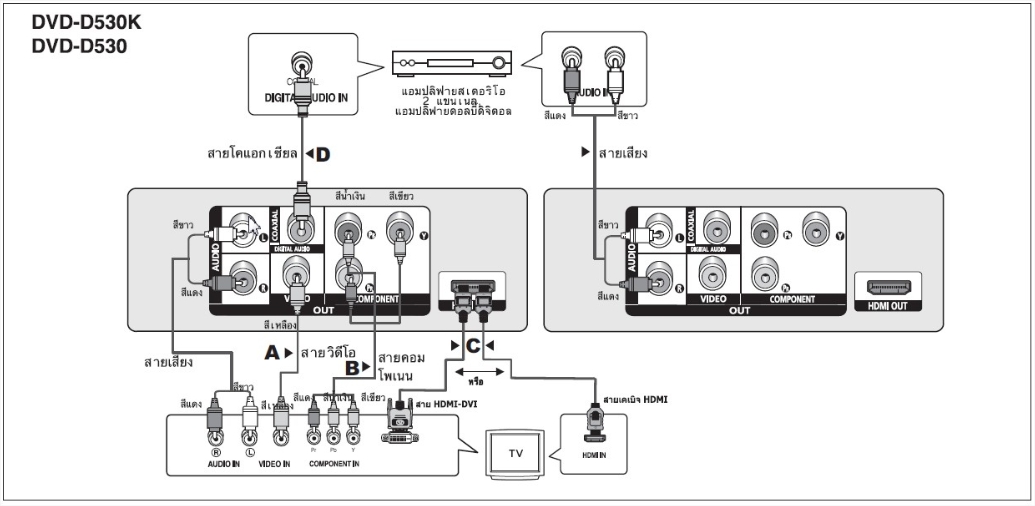

การต่อสายสัญญาณภาพและเสียงประเภทต่างๆของเครื่องเล่น

A: เชื่อมต่อเครื่องเล่น และ ทีวีโดยใช้สาย AV
ใช้สาย AV (ขาว,เหลือง,แดง) ต่อช่อง Video(เหลือง)/Audio(แดง,ขาว) Out ด้านหลังเครื่องเล่น ไปยังช่อง Video(เหลือง)/Audio(แดง,ขาว) In ด้านหลังทีวี

B : เชื่อมต่อโดยใช้สาย Component
1.เชื่อมต่อสาย Component Video Out (แดง,น้ำเงิน,เขียว) ด้านหลังเครื่องเล่น ไปยัง Component ด้านหลัง TV
2.ต่อสาย Audio (ขาว,แดง) ที่ช่อง Audio Out  ด้านหลังเครื่องเล่นเเข้ากับ ช่อง Audio In ของ TV

C : เชื่อมต่อโดยใช้สาย DVI / HDMI
1.ใช้สาย HDMI-DVI / HDMI-HDMI ต่อที่ช่อง HDMI Out ด้านหลังเครื่องเล่นไปยังช่อง DVI/HDMI In ด้านหลัง TV
2.ต่อสาย Audio (ขาว,แดง) ที่ช่อง Audio Out  ด้านหลังเครื่องเล่นเเข้ากับ ช่อง Audio In ของ TV

D : เชื่อมต่อกับแอมปลิฟายสเตอริโอ 2 แชนเนล , แอมปลิฟายดอลบี้ดิจิตอล (2 Channel Amplifier , Dolby Digital )
1.เชื่อมต่อสาย Audio (ขาว,แดง) ที่ช่อง Audio Out ด้านหลังเครื่องเล่น ไปยังช่อง Audio In ที่แอมปลิฟาย
2.ใช้สายโคแอกเชียล (Coaxial cable) ต่อที่ช่อง Digital Audio Out (Coaxial) ด้านหลังเครื่องเล่น ไปยังช่อง Digital Audio In (Coaxial) ด้านหลังแอมปลิฟาย
3.ใช้สาย AV , Component หรือ HDMI ต่อไปยังช่อง AV , Component หรือ HDMI Out ด้านหลังเครื่องเล่น ไปยัง AV , Component หรือ HDMI In ด้านหลัง TV

>
